#ARC

Valeur d'une entité de type arc de cercle.



Codes définis pour un arc de cercle

#CODE  :Type de l'entité (= #ARC).
    REQUEST Num_elem,#CODE;C
    IF C=#ARC THEN GOTO Arc_cercle

#LAYER  :Couche de l'entité (valeur 0 à 255).
    REQUEST Num_elem,#LAYER;Ly
    MODIFY Num_elem,#LAYER;Ly

#GROUP  :Groupe de l'entité (valeur 0 ou 1).
    REQUEST Num_elem,#GROUP;Gr
    MODIFY Num_elem,#GROUP;Gr

#PEN  :Numéro de la plume de l'entité (valeur 1 à 8).
    REQUEST Num_elem,#PEN;Pn
    MODIFY Num_elem,#PEN;Pn

#LINET  :Numéro du type de ligne de l'entité (0 à 255).
Se référer à l'instruction LINE TYPE pour la description
des types de ligne.
    REQUEST Num_elem,#LINET;Lt
    MODIFY Num_elem,#LINET;Lt

#COLOR  :Numéro de la couleur de l'entité.
    REQUEST Num_elem,#COLOR;Cl
    MODIFY Num_elem,#COLOR;Cl

#PLAN  :Numéro du plan 3D de l'entité.
La couleur n'est actuellement pas utilisée.
    REQUEST Num_elem,#PLAN;Pl
    MODIFY Num_elem,#PLAN;Pl

#VIEW  :Visibilité de l'entité (0 à 255).
Si la valeur est nulle (0) l'entité est visible,
dans le cas contraire l'entité n'est pas visible à l'écran.
Certaines fonctions du logiciel utilisent temporairement les
valeurs de 2 à 7 (bits 1 et 2), il est donc nécessaire d'utiliser
ces valeurs avec précaution.
    REQUEST Num_elem,#VIEW;V
    MODIFY Num_elem,#VIEW;V

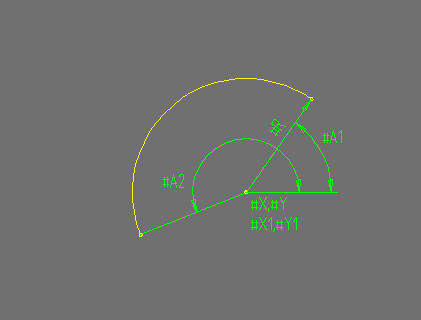

#X,#X1  :Coordonnée du point de centre sur l'axe X.
    REQUEST Num_elem,#X;X
    MODIFY Num_elem,#X;X

#Y,#Y1  :Coordonnée du point de centre sur l'axe Y.
    REQUEST Num_elem,#Y;Y
    MODIFY Num_elem,#Y;Y

#R  :Rayon de l'arc de cercle
Si le rayon est positif l'arc est tracé dans le sens trigonométrique
et si le rayon est négatif l'arc est tracé dans le sens horaire.
    REQUEST Num_elem,#R;R
    MODIFY Num_elem,#R;R

#A1  :Angle de départ de l'arc de cercle,
exprimé dans l'unité angulaire préalablement définie
par l'une des instructions DEG, RAD ou GRAD
    REQUEST Num_elem,#A1;A1
    MODIFY Num_elem,#A1;A1

#A2  :Angle de fin de l'arc de cercle,
exprimé dans l'unité angulaire préalablement définie
par l'une des instructions DEG, RAD ou GRAD
    REQUEST Num_elem,#A2;A2
    MODIFY Num_elem,#A2;A2
