#ADIM

Valeur d'une entité de type cote d'angle.



Codes définis pour une cote d'angle

#CODE  :Type de l'entité (= #ADIM).
    REQUEST Num_elem,#CODE;C
    IF C=#ADIM THEN GOTO Cote_angle

#LAYER  :Couche de l'entité (valeur 0 à 255).
    REQUEST Num_elem,#LAYER;Ly
    MODIFY Num_elem,#LAYER;Ly

#GROUP  :Groupe de l'entité (valeur 0 ou 1).
    REQUEST Num_elem,#GROUP;Gr
    MODIFY Num_elem,#GROUP;Gr

#PEN  :Numéro de la plume de l'entité (valeur 1 à 8).
    REQUEST Num_elem,#PEN;Pn
    MODIFY Num_elem,#PEN;Pn

#LINET  :Numéro du type de ligne de l'entité (0 à 255).
Se référer à l'instruction LINE TYPE pour la description
des types de ligne.
    REQUEST Num_elem,#LINET;Lt
    MODIFY Num_elem,#LINET;Lt

#COLOR  :Numéro de la couleur de l'entité.
    REQUEST Num_elem,#COLOR;Cl
    MODIFY Num_elem,#COLOR;Cl

#PLAN  :Numéro du plan 3D de l'entité.
La couleur n'est actuellement pas utilisée.
    REQUEST Num_elem,#PLAN;Pl
    MODIFY Num_elem,#PLAN;Pl

#VIEW  :Visibilité de l'entité (0 à 255).
Si la valeur est nulle (0) l'entité est visible,
dans le cas contraire l'entité n'est pas visible à l'écran.
Certaines fonctions du logiciel utilisent temporairement les
valeurs de 2 à 7 (bits 1 et 2), il est donc nécessaire d'utiliser
ces valeurs avec précaution.
    REQUEST Num_elem,#VIEW;V
    MODIFY Num_elem,#VIEW;V

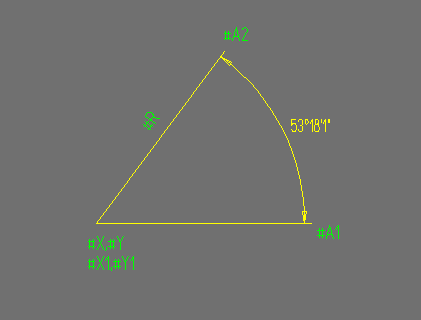

#X,#X1  :Coordonnée du point de centre sur l'axe X.
    REQUEST Num_elem,#X;X
    MODIFY Num_elem,#X;X

#Y,#Y1  :Coordonnée du point de centre sur l'axe Y.
    REQUEST Num_elem,#Y;Y
    MODIFY Num_elem,#Y;Y

#R  :Rayon de l'arc de cercle de la cote.
Si le rayon est positif l'arc est tracé dans le sens trigonométrique
et si le rayon est négatif l'arc est tracé dans le sens horaire.
    REQUEST Num_elem,#R;R
    MODIFY Num_elem,#R;R

#A1  :Angle de départ de l'arc de cercle,
exprimé dans l'unité angulaire préalablement définie
par l'une des instructions DEG, RAD ou GRAD.
    REQUEST Num_elem,#A1;A1
    MODIFY Num_elem,#A1;A1

#A2  :Angle de fin de l'arc de cercle,
exprimé dans l'unité angulaire préalablement définie
par l'une des instructions DEG, RAD ou GRAD.
    REQUEST Num_elem,#A2;A2
    MODIFY Num_elem,#A2;A2

#A  :Angle de position du label de la cote,
exprimé dans l'unité angulaire préalablement définie
par l'une des instructions DEG, RAD ou GRAD.
    REQUEST Num_elem,#A;A
    MODIFY Num_elem,#A;A

#SIZE  :Taille des caractères du label de la cote.
    REQUEST Num_elem,#SIZE;Taille
    MODIFY Num_elem,#SIZE;Taille

#SLANT  :Inclinaison des caractères du label de la cote.
    REQUEST Num_elem,#SLANT;Incl
    MODIFY Num_elem,#SLANT;Incl

#FONT  :Type des caractères (0 à 9).
    REQUEST Num_elem,#FONT;Police
    MODIFY Num_elem,#FONT;Police

#RATIO  :Rapport hauteur/largeur des caractères du label.
    REQUEST Num_elem,#RATIO;Rapport
    MODIFY Num_elem,#RATIO;Haut/Larg

#VALUE  :Valeur de la cote. La valeur de l'angle doit être
exprimé dans l'unité angulaire préalablement définie
par l'une des instructions DEG, RAD ou GRAD.
    REQUEST Num_elem,#VALUE;Valeur
    MODIFY Num_elem,#VALUE;Valeur

#COMM  :Commentaire de la cote.
    REQUEST Num_elem,#COMM;Texte$
    MODIFY Num_elem,#COMM;Texte$

#ARROW  :Type des flèches de la cote d'angle.
Se référer à l'instruction DIMENSION ARROW pour la description
des types de flèches.
    REQUEST Num_elem,#ARROW;Fleche
    MODIFY Num_elem,#ARROW;Fleche

#UNIT  :Unité de la cote d'angle.
    REQUEST Num_elem,#UNIT;Unite
    MODIFY Num_elem,#UNIT;Unite

#EXTL  :Affichage ou pas d'attaches.
Se référer à l'instruction DIMENSION EXTL pour une description
détaillée.
    REQUEST Num_elem,#EXTL;Attache
    MODIFY Num_elem,#EXTL;Attache

#EXTL1  :Distance pièce attache 1.
    REQUEST Num_elem,#EXTL1;Dist
    MODIFY Num_elem,#EXTL1;Dist

#EXTL2  :Distance pièce attache 2.
    REQUEST Num_elem,#EXTL2;Dist
    MODIFY Num_elem,#EXTL2;Dist

#PAR1  :Type de plume du label.
    REQUEST Num_elem,#PAR1;Plume_label
    MODIFY Num_elem,#PAR1;Plume_label

#PAR2  :Type de plume des flèches.
    REQUEST Num_elem,#PAR2;Plume_fleche
    MODIFY Num_elem,#PAR2;Plume_fleche

#P2  :Arrondi spécifique de la cote d'angle
-1 = Utilisation de l'arrondi global des cotes.
0.25 = Arrondi à 0.25
0.5 = Arrondi à 0.5
n = Nombre de chiffres après la virgule
    REQUEST Num_elem,#P2;Round
    MODIFY Num_elem,#P2;Round
