Surfacique > Création > Carr tg 2 carr (1819)
|
Permet de créer un carreau de raccord tangent à deux carreaux.
|

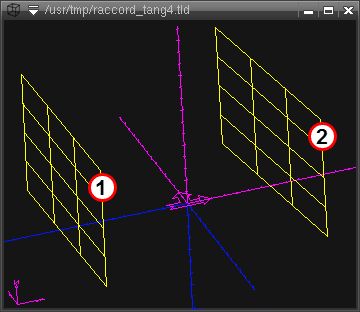

Il faut sélectionner les carreau comme indiqué sur dessin ci-contre.
|
|
|

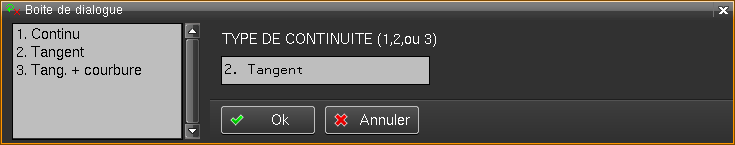

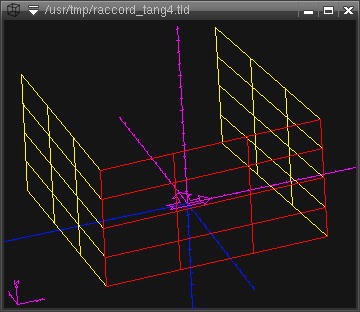

Le mode 'Continu' ajoute un raccord entre les deux carreau sélectionnés.
|
|

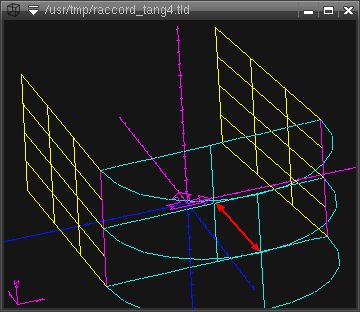

Le mode 'Tangent' permet de modifier la tension du carreau avec les flèches du clavier pour la tension avec le premier ou le deuxième carreau.
|
|

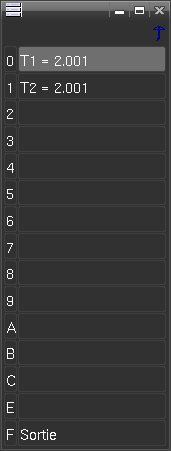

Le menu affiche la tension avec le premier carreau '0' et avec le deuxième '1'. La sélection au clavier de la touche '0' permet la modification interactive de la tension avec le premier carreau et la sélection de la touche '1' permet la modification de la tension avec le deuxième carreau.
|
|

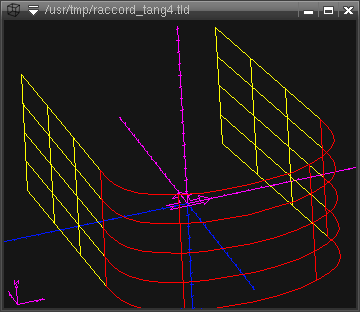

Carreau généré avec le mode tangent.
|
|

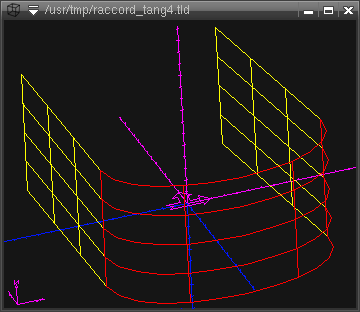

Carreau généré avec le mode tangent + courbure.
|
.
|
