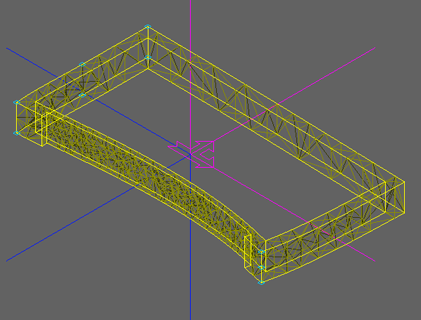

#FEM3D

Valeur d'une entité de type éléments fini 3d.



Codes définis pour une entité éléments fini 3d

#CODE  :Type de l'entité (= #FEM3D).
    REQUEST Num_elem,#CODE;C
    IF C=#FEM3D THEN GOTO Fem

#LAYER  :Couche de l'entité (valeur 0 à 255).
    REQUEST Num_elem,#LAYER;Ly
    MODIFY Num_elem,#LAYER;Ly

#GROUP  :Groupe de l'entité (valeur 0 ou 1).
    REQUEST Num_elem,#GROUP;Gr
    MODIFY Num_elem,#GROUP;Gr

#PEN  :Numéro de la plume de l'entité (valeur 1 à 8).
    REQUEST Num_elem,#PEN;Pn
    MODIFY Num_elem,#PEN;Pn

#LINET  :Numéro du type de ligne de l'entité (0 à 255).
Se référer à l'instruction LINE TYPE pour la description
des types de ligne.
    REQUEST Num_elem,#LINET;Lt
    MODIFY Num_elem,#LINET;Lt

#COLOR  :Numéro ou nom de la matière de l'entité.
Si le numéro de la matière est spécifié, elle doit
se trouver dans la liste des matières du dessin. Si
un nom de matière est spécifié, elle est ajoutée dans
la liste si nécessaire mais doit se trouver dans le
dossier des matières.
    REQUEST Num_elem,#COLOR;Mat
    MODIFY Num_elem,#COLOR;Mat
    REQUEST Num_elem,#COLOR;Mat$
    MODIFY Num_elem,#COLOR;"GOLD"

#VIEW  :Visibilité de l'entité (0 à 255).
Si la valeur est nulle (0) l'entité est visible,
dans le cas contraire l'entité n'est pas visible à l'écran.
Certaines fonctions du logiciel utilisent temporairement les
valeurs de 2 à 7 (bits 1 et 2), il est donc nécessaire d'utiliser
ces valeurs avec précaution.
    REQUEST Num_elem,#VIEW;V
    MODIFY Num_elem,#VIEW;V

#COMM  :Nom de la surface polymesh.
Le nom est une chaîne de 25 caractères au maximum.
    REQUEST Num_elem,#COMM;Texte$
    MODIFY Num_elem,#COMM;Texte$

#X,#Y,#Z  :Point d'origine de l'entité éléments fini 3d en coordonnée absolue.
    REQUEST Num_elem,#X;X
    MODIFY Num_elem,#X;X

#DX,#DY,#DZ  :Point de déplacement de l'entité éléments fini 3d en vue éclatée.
    REQUEST Num_elem,#DX;Dx
    MODIFY Num_elem,#DX;Dx

#SX,#SY,#SZ  :Centre de l'enveloppe sphérique de l'entité éléments fini 3d.
    REQUEST Num_elem,#SX;Sx
    MODIFY Num_elem,#SX;Sx

#SR  :Rayon de l'enveloppe sphérique de l'entité éléments fini 3d.
    REQUEST Num_elem,#SR;Rayon
    MODIFY Num_elem,#SR;Rayon

#RX,#RY,#RZ  :Origine de l'enveloppe rectangulaire de l'entité éléments fini 3d.
    REQUEST Num_elem,#RX;Rx
    MODIFY Num_elem,#RX;Rx

#RDX,#RDY,#RDZ  :Dimensions de l'enveloppe rectangulaire de l'entité éléments fini 3d.
    REQUEST Num_elem,#RDX;Rdx
    MODIFY Num_elem,#RDX;Rdx

#DXX,#DXY,#DXZ  :Direction en X de l'entité éléments fini 3d.
    REQUEST Num_elem,#DXX;Dxx
    MODIFY Num_elem,#DXX;Dxx

#DYX,#DYY,#DYZ  :Direction en Y de l'entité éléments fini 3d.
    REQUEST Num_elem,#DYX;Dyx
    MODIFY Num_elem,#DYX;Dyx
