Bulletin d’information Tell 2018
Interface Affichage du curseur Des options ont été ajoutées lors de l'affichage du curseur. Il est possible d'afficher l'icône de la fonction avec le curseur ainsi que le message de la fonction, les coordonnées X,Y et le paramètre dépendant de la fonction en cours.

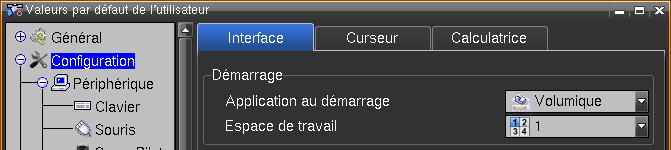

Voir les options d'affichage du curseur . Application au départ de Tell Il est possible de sélectionner, depuis les options de l'utilisateur sous configuration de l'interface ou depuis les options de démarrage, l'application et l'espace de travail au départ de Tell.

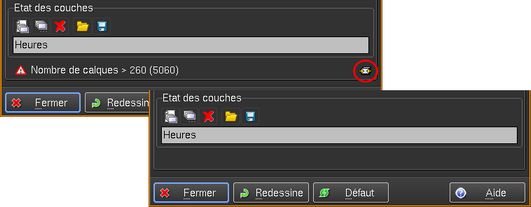

Voir les options de l'utilisateur ou les options de démarrage. Compression des couches Dans certains cas le nombre de couches augmente, particulièrement lors de la lecture ou de l'insertion de dessin DXF ou DWG. Si le nombre de couches est supérieur à 260, qui est le nombre de couches par défaut, un avertissement est affiché au bas de la fenêtre des couches et une icône à droite du message permet la compression des couches non utilisées après 260.
Voir la description des couches. 2D Conversion interactive courbes -> arcs (2431) Conversion interactive de courbes en arcs de cercle avec la modification de la résolution un contrôle graphique de la conversion.
Voir la fonction courbes -> arcs interactif. Supprimer et/ou modifier la partie intérieur ou extérieur d'une entité Les fonctions de modification ou suppression de la partie intérieur ou extérieur d'une entité ont été séparées.
Voir les fonctions Supp intérieur, Supp extérieur, Supp intérieur 2 pts, Supp extérieur 2 pts Ajustement des entités de la sélection (2426) Permet d'ajuster les entités de la sélection sur une entité choisie.
Voir la fonction Ajustement entités.
3D Plan de travail (1093) Amélioration de l'ergonomie du positionnement interactif des plans de travail, qui sont créés désormais autant que possible en un seul clic.

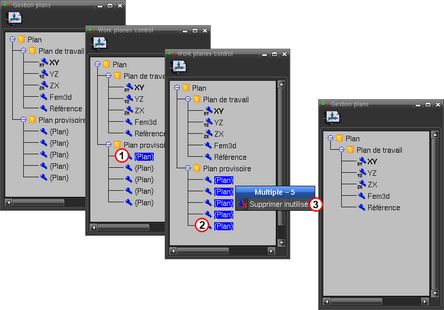

Voir la fonction Plan de travail interactif . Gestion des plans de travail (1451) Ajout de la possibilité de traiter la suppression des plans par groupe.
Voir la fonction Gestion plans . Ergonomie des fonctions d'élévation : accrochage sur les objets existants La valeur de l'élévation ou du déplacement peut être obtenue interactivement à partir des éléments du dessin. Le curseur s'accroche aux sommets et faces compatibles des objets, ainsi qu'aux autres points 3D. Voir Accrochage des élévations .

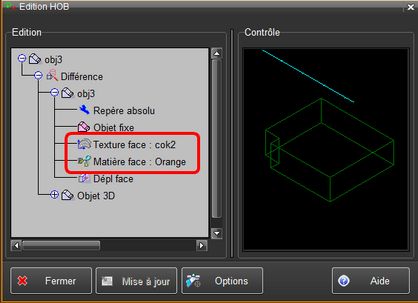

HOB Ergonomie et optimisation des fonctions matière et texture Les noms des matières et textures sont affichés dans l'éditeur de l'historique de construction en regard des noms des fonctions Matière objet , Matière objet+face , Matière face et Texture face .
Les fonctions Matière objet , Matière objet+face sont ajoutées au HOB. Pour chaque objet dans l'historique de construction, la combinaison ou répétition des fonctions Matière objet , Matière objet+face , Matière face et Texture face est optimisée. Certains fonctions peuvent être supprimées ou remplacées par d'autres. Par exemple la fonction Matière objet+face supprime toutes les fonctions matière/face préexistantes a même niveau du HOB. MISE EN PLAN Accélération Une nouvelle mesure a été prise pour accélérer l'ouverture des mises en plan : les zones vue non représentées ne sont pas calculées au moment d'éditer une mise en plan, mais seulement si on les rend à nouveau visibles par la suite (voir les Paramètres de zone vue , « Visible : Off » ).

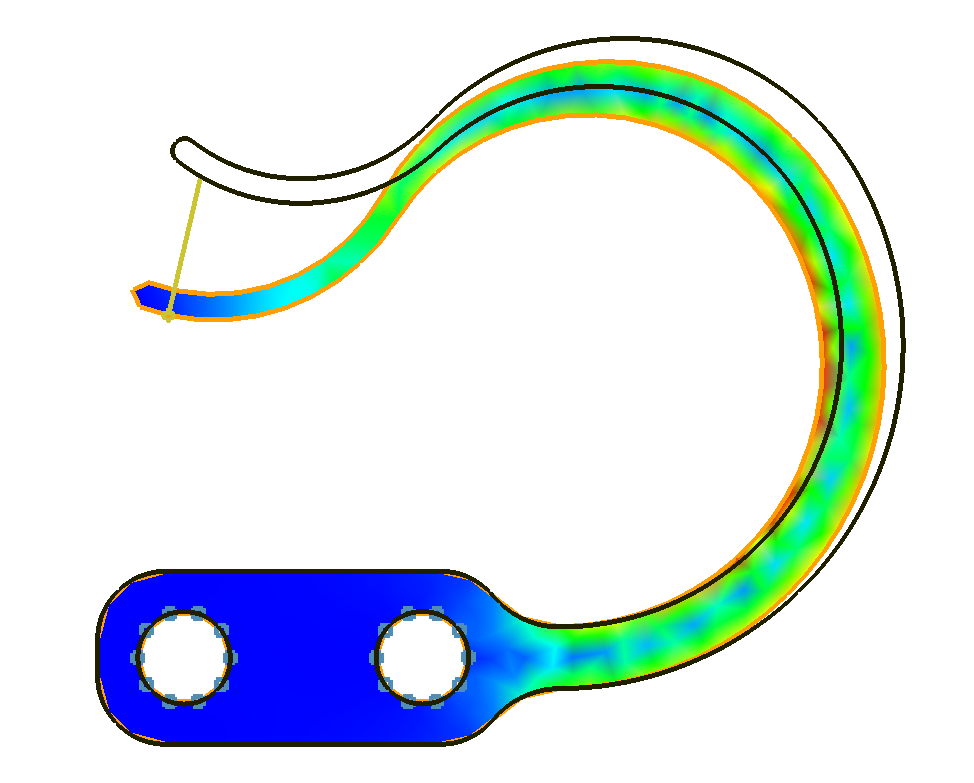

FEM Eléments finis 2d Il est maintenant possible de générer un maillage 2d sur un contour, puis de fixer des nœuds et appliquer des contraintes ou des déformations pour un calcul par éléments finis linéaire ou non linéaire.
Voir les fonctions Eléments finis 2d, Création maillage et calcul FEM . Eléments finis 3d Il est maintenant possible de générer un maillage 3d (tétraèdres) sur un objet volumique, puis de fixer des nœuds et appliquer des contraintes ou des déformations pour un calcul par éléments finis.
Voir les fonctions Eléments finis 3d, Création FEM 3d et calcul FEM .
ENCODAGE VIDEO Formats de l'encodage vidéo Deux nouveaux formats vidéo ont été ajouté à l'encodeur video. Le format WMV est une vidéo encodée au format propriétaire Microsoft Windows Media Video et le format WebM qui est destiné à une utilisation libre de droits pour les vidéos HTML5.
Voir les formats vidéo WMV et WebM CONVERSION FLARE 3D Options de TellView Il est possible de modifier les options d'affichage de TellView en sélectionnant la fonction avec la touche 'Modif' de la souris ou depuis les options par défaut de l'utilisateur.
Voir la fonction TellView . Options de Montage/Démontage Si l'entité montage est sélectionnée comme animation, il est possible de choisir un démontage, un montage, un démontage/montage ou un montage/démontage lors de l'export dans le format Flare 3D.
Voir la fonction Options Flare 3D.

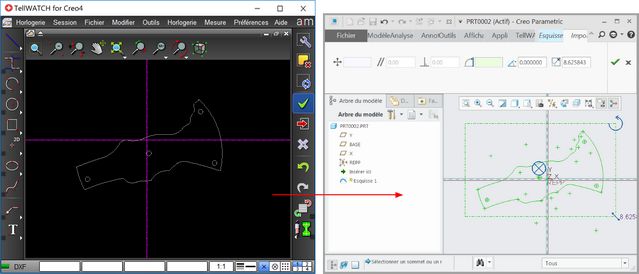

CONVERSION Creo3, Creo4 Import d'un contour dans une esquisse Cette fonction permet d'importer des entités 2D de Tell dans une esquisse via un fichier DXF.
Voir la fonction Tell -> DXF -> Esquisse.

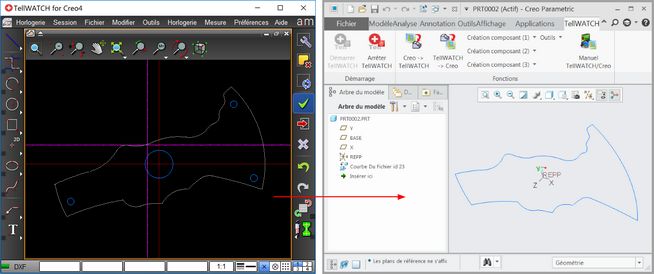

Import d'un contour pour la création d'une courbe Cette fonction permet de créer dans un document de type Pièce une courbe importée dans Creo à partir des entités 2D de Tell via un fichier DXF.
Voir la fonction Tell -> DXF -> Courbe importée.
Conversion d'une courbe en arcs de cercle Cette fonction permet de convertir les courbes spline d'une esquisse en arcs de cercle.
Voir la fonction Spline -> Arcs.
Option pour modifier l'orientation du modèle Cette option est utilisée pour l'orientation de la construction des pièces dans le transfert Creo -> Tell et Tell -> Creo. Voir les options Creo. Support de nouveaux types de courbe Cette fonction supporte de nouveaux types de courbe tels que les courbes définies par équation, courbes esquissées, courbes définies par intersection, courbes définies par une coupe, courbes par points, courbes créées par copier-coller et courbes définies par symétrie. Voir les Toutes esquisses -> Tell.

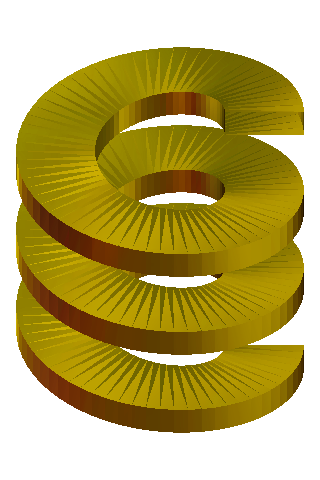

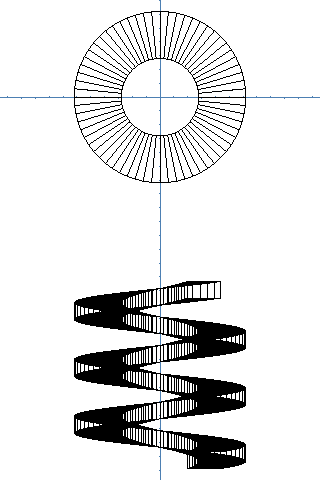

CONVERSION DWG/DXF Lecture de fichiers DXF binaires Les fichiers DXF binaires sont maintenant supportés en lecture. Lecture entité de type "Maillage polygonal" Lecture d'une entité DXF "Maillage polygonal" (PolygonMesh) et conversion dans les entités Tell segments 2d et maillage 3d.

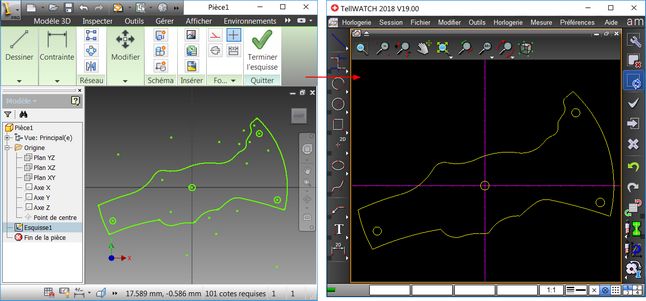

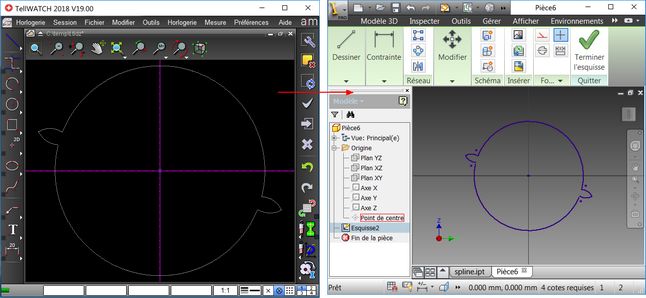

CONVERSION DIRECTE Inventor Import d'une esquisse Inventor Il est possible d'importer une esquisse Inventor dans Tell, voir la fonction Inventor->Contour 2d.
Export vers une esquisse Inventor Il est également possible d'exporter des contours 2d dans une esquisse Inventor, voir la fonction Contour 2d->Inventor.
CONVERSION Inventor Lecture des fichiers natifs d'Inventor jusqu'à la version V2018. Voir Conversion 3D / Import 3D . INSTRUCTIONS MACRO Nouvelles instructions Les instructions macro suivantes ont été ajoutées.
|
